Каталог

Ближний Восток

Модель

ETIOS/LIVA/CROSS

VIN

Дата

2013/03

Двигатель

1,2 литра, 16 клапанов, DOHC, EFI

Класс

GRAMS

Фрейм

NGK10

КПП

механика МКПП, 5 скоростей

Опции

правый руль 5 дверей Индия 576W

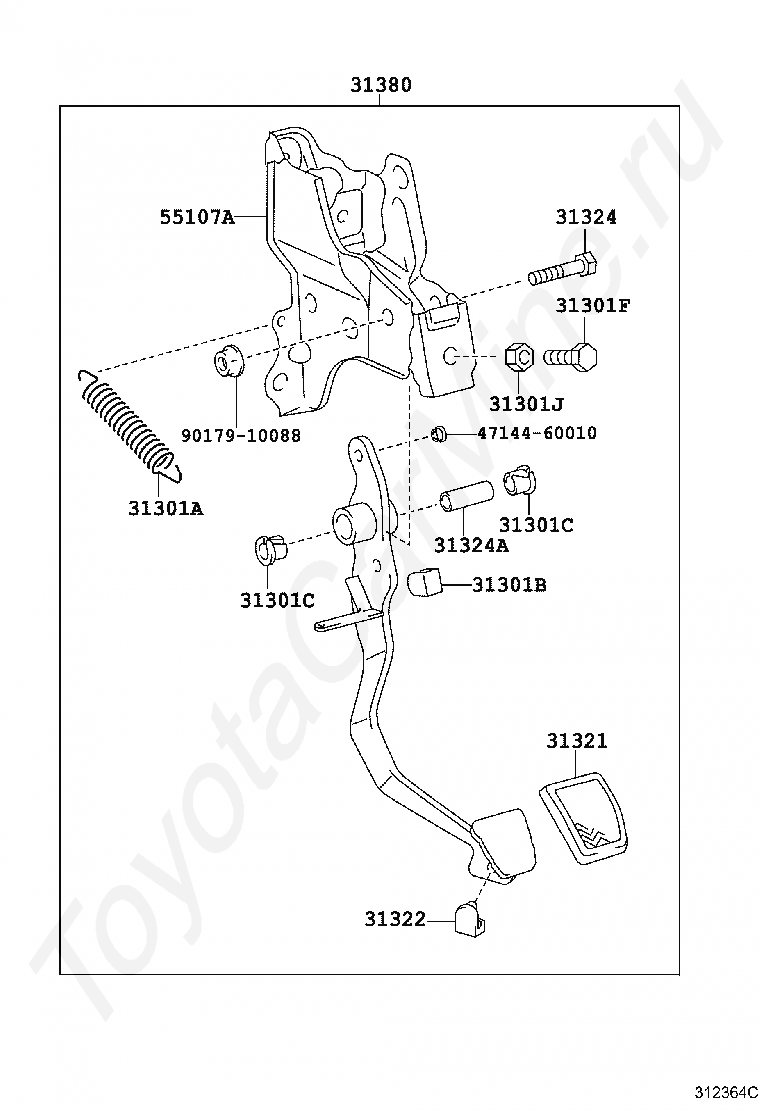

Педаль сцепления TOYOTA ETIOS/LIVA/CROSS

Код

Описание

31301A

SPRING(FOR CLUTCH PEDAL)

31301B

CUSHION, NO.1(FOR CLUTCH PEDAL)

31301C

BUSH(FOR CLUTCH PEDAL)

31301C

BUSH(FOR CLUTCH PEDAL)

31301F

BOLT(FOR CLUTCH PEDAL STOPPER)

31301J

NUT(FOR CLUTCH PEDAL STOPPER)

31321

PAD, CLUTCH PEDAL

31322

STOPPER, CLUTCH PEDAL

31324

SHAFT, CLUTCH PEDAL

31324A

COLLAR, CLUTCH PEDAL SHAFT

31380

SUPPORT ASSY, PEDAL

4714460010

Крепеж

55107A

SUPPORT SUB-ASSY, CLUTCH PEDAL

9017910088

Крепеж

Код

Описание

1107

переход к группе запчастей

3101

переход к группе запчастей

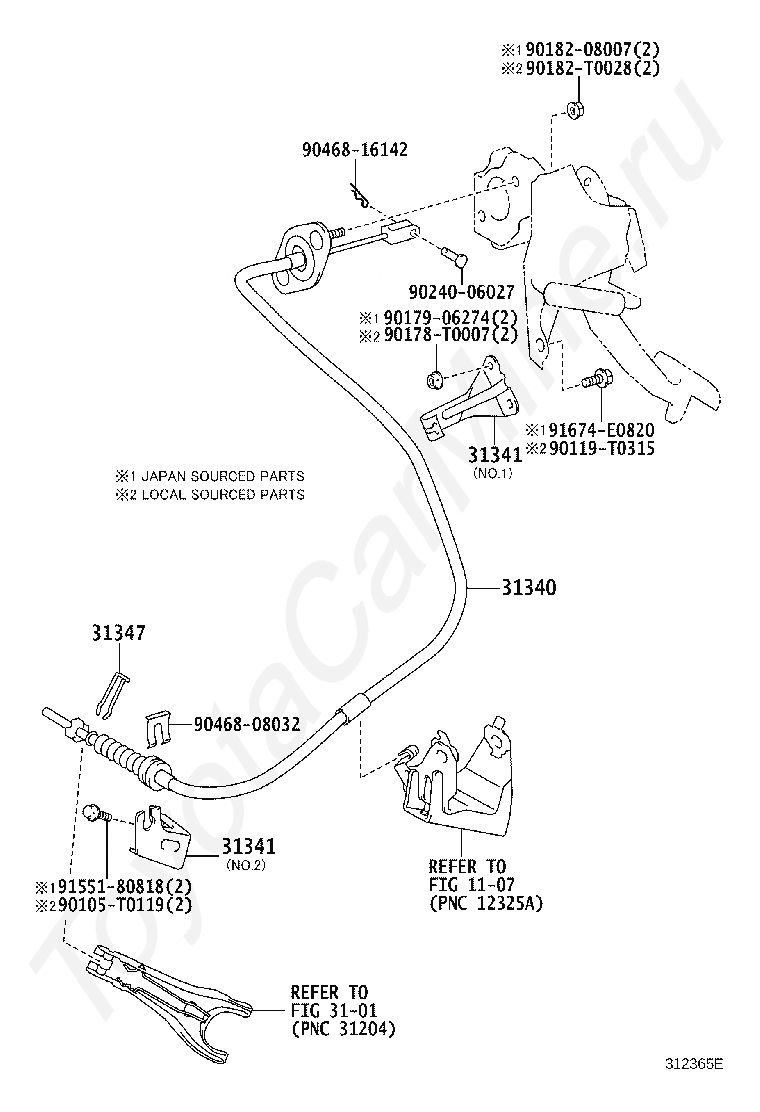

31340

CABLE ASSY, CLUTCH RELEASE

31341

BRACKET, CLUTCH CABLE

31341

BRACKET, CLUTCH CABLE

31347

CLAMP, CLUTCH CABLE

90105T0119

Крепеж

90119T0315

Крепеж

90178T0007

Крепеж

9017906274

Крепеж

9018208007

Крепеж

90182T0028

Крепеж

9024006027

Крепеж

9046808032

Крепеж

9046816142

Крепеж

9155180818

Крепеж

91674E0820

Крепеж
